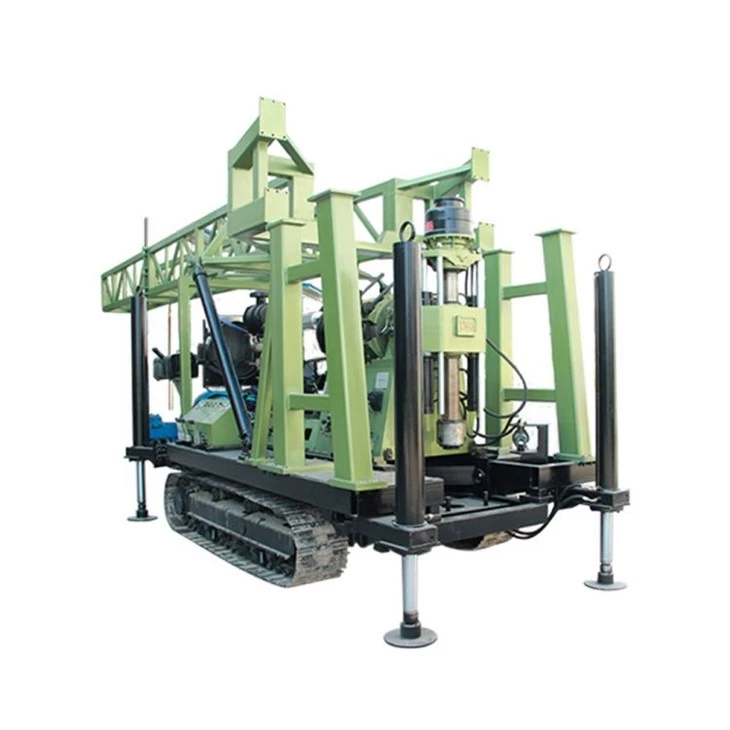

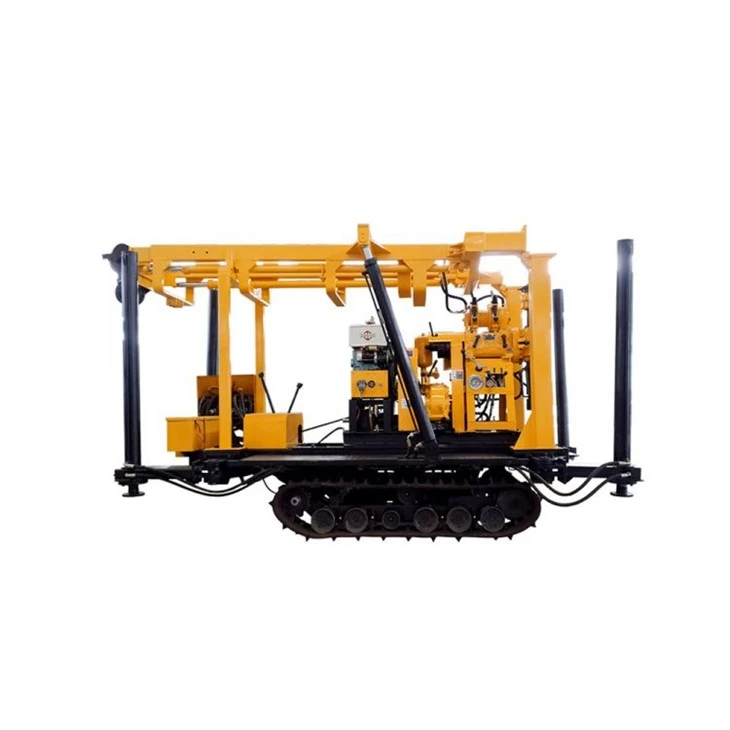

Geologisk kjerneborerigg med belte

XY-44En borerigg på beltebånd er et kjerneboreutstyr hovedsakelig for diamant- og karbidboring, som hovedsakelig brukes i geologi, metallurgi, kull, hydrologi, ingeniørfag og andre industrier, og kan også brukes til ingeniørgeologisk utforskning , grunn olje- og gassgruvedrift, gruvetunnelventilasjon, drenering, hydrologisk brønnboring og pelekonstruksjon med stor diameter.

Sende bookingforespørsel

Last ned

Beskrivelse

Spesifikasjoner

Tekniske parametere		Spesifikasjon av borerør (mm)	Boredybde (m)
Innenriks borerør	Innvendig fortykningstype	42	1400
		50	1000
		60	830
	Tauboringen	55.5	1250
		71	1000
		89	800
DCDMA borerør		BQ borerør	1300
		NQ borerør	1000
		HQ borerør	750
		PQ borerør	420
	Utvendig fortykningstype	60	800
		73	500
		89	300
Borvinkel		0 grad -360 grad
Motor	Modell	Makt	Fart
Motor	Y225S-4	37kW	1480r/min
Dieselmotor	CA4110	81kW	2800r/min
Gyrator
Type: dobbel sylinder hydraulisk fôringsmaskin roterende type
Diameter på vertikal		φ93 mm
aksel gjennom hull
Vertikal spindelhastighet
Foroverrotasjon (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Revershastighet (r/min)		63/198
Maks. dreiemoment på vertikal aksel		8000N·m
Vertikalt slag		600 mm
Maks. tyngdekraften til den vertikale aksen		125KN
Maks. vertikalt akseltrykk		90KN
Heise
Type: Planetgir, håndtaksbrems
Diameter av ståltau		φ18,5 mm
Kapasitet på trommeltau		95m (viklet syv lag)
Maks. løftekraft av enkelt tau		45KN
Heisehastighet på ståltau
Lineær hastighet på trommelen (m/s)		0.7-2.68m/s (tolv grader)
Clutchen
Type: bilspesiell tørr enkeltskivefriksjonsclutch
(matchet med 6T46 girkasse)
Det hydrauliske systemet
Systemtrykket
Det nominelle trykket		20Mpa
Det høyeste trykket		25Mpa
Kapasitet		20 ml/r
Rack seksjon
Type: glidetype (med glidende base)
Rigg tilbake slag		460 mm
Hullavstand		260 mm
Dimensjon (LBH)		355022003100mm
Riggvekt (med motor)		6300 kg

Produktdetalj

Merkenavn: miningwell
Minimum bestillingsantall: 1 sett
Emballasjedetaljer: standard eksportemballasje
Leveringstid:15-20 dager
Betalingsbetingelser: L/C, T/T, Western Union

XY-44A Crawler fjellkjerneboring hovedfunksjoner

1. Med flere rotasjonshastighetstrinn (12 forover og 2 revers) og rimelig rotasjonshastighetsområde, lavhastighetsmoment (opptil 8000N.m), er den ikke bare egnet for legering og diamantkjerneboring, men også for ingeniørgeologisk utforskning , hydrologisk brønnboring og fundamentpelekonstruksjon.

2. Vertikal aksel-gjennomhullsdiameter (93 mm), dobbel-sylinder hydraulisk mating, lang slaglengde (opptil 600 mm), sterk prosess-tilpasningsevne, spesielt egnet for boring med tauboring med stor diameter (øvre kjerneboring), som bidrar til forbedre boreeffektiviteten.

3. Vedta Tsinghua Wanliyang 6T46 girkasse, mye matchet med Foton, JAC, Kaima, Wuzheng og andre lastebilmodeller. Moden teknologi, stabil kvalitet, sterk overbelastningskapasitet, ettersalgs bensinstasjoner og tilbehør over hele landet.

4. Hydraulisk chuck er skivefjærklemming, hydraulisk sylinderfrigjøring, tre-hulroms automatisk sentrerende hydraulisk chuck.

5. Det hydrauliske oppsettet har en giroljepumpe for tilførsel av olje, som sikrer enkel installasjon, brukervennlighet, minimalt strømforbruk, lav oljetemperatur og jevn drift. Dette apparatet er utstyrt med en håndbetjent oljepumpe; Skulle motoren svikte, forblir den manuelle pumpen brukbar for å trekke ut boreinstrumenter inn i hulrommet.

6. Denne motoren kan utstyres med enten FAW TIANCHAI 4110 (81 kW) naturlig aspirert motor eller Guangxi Yuchai 4110 (105 kW) turboladet variant.

7. Den beltemonterte boreriggen har lavt tyngdepunkt, lang skifteavstand (460 mm), fast feste og stabil høyhastighetsboring.

8. Utstyrt med antivibrasjonsmåler, som er bra for kontroll av hulldiameter. Mindre laste- og lossehåndtak, fleksibel transport.

9. Den tar i bruk crawler-chassis, og støttebenssylinderslaget på 1,5 m kan lastes automatisk, noe som er praktisk for flytting og transport.

Hovedapplikasjon

Disse kjerneboreriggene er primært ansatt i felt som geologi, metallurgi, kull, hydrologi og ingeniørfag, og er også egnet for geologisk konstruksjon, utforskning av grunne olje og gass, ventilering av gruvetunneler, dreneringssystemer, boring av hydrologiske brønner og konstruksjon av store grunnpeler.
